Схема электрическая принципиальная блока управления климатической установкой ГАЗ-31105

[Garin1]

Столкнулся с ремонтом, пришлось рисовать схему, может кому понадобится схема блока zz.31107-8121020-01 (без кондиционера)



[vad008]

@Климов А,
@Royal257, заменил резистор, все заработало:gaz_love:. Спасибо огромное Вам за подсказки:good:
Работать климат стал как надо, до этого, то теплым дует то холодным (переменно), при этом кулер заменен



[denchik3110]

Всем привет! Может есть у кого схема блока регулировки скорости вентилятора печки 31105?



[bear]

...



[iDDD]

Померли переменные резисторы, регулирующие скорость и температуру, кто-нибудь может подсказать номинал? На схеме 3.52 КОм, но у меня на резисторе почему-то 10К написано.



[Colonia]

Здравствуйте! Надеюсь не умерла ещё тема. По схеме панельки управления отопителем, заводской моторчик обдува термодатчика питается напряжением от 1,3 до 1,7 Вольт, но вот не пойму, получается что он всё время включен и крутится хоть в автомате, хоть в ручном режиме. Тогда не понятно зачем нужно было под него схему лепить на транзисторах? Или это просто питающая схема? А отключение моторчика изначально заводом не предусмотрено?



[Colonia]

Здравствуйте! Надеюсь не умерла ещё тема. По схеме панельки управления отопителем, заводской моторчик обдува термодатчика питается напряжением от 1,3 до 1,7 Вольт, но вот не пойму, получается что он всё время включен и крутится хоть в автомате, хоть в ручном режиме. Тогда не понятно зачем нужно было под него схему лепить на транзисторах? Или это просто питающая схема? А отключение моторчика изначально заводом не предусмотрено?

Ответ нашёл сам: "При включенном зажигании электровентилятор, встроенный в панель управления отоплением и вентиляцией, обдувает воздухом из салона термоэлемент датчика температуры. Это позволяет контролировать температуру воздуха в салоне ГАЗ 31105;" http:_//car-exotic.com/gaz-cars/volga-gaz-31105-car-instrument-panel-2.html



[veter nikopol]

Доброго времени суток уважаемые!
Вопрос есть, плата управления печкой с крутилками и кнопками MK.4573.5844 с кондиционером. Были сгоревшие драйвер TA7291S управления заслонкой рециркуляции и транзистор BCP53 управления реле кондея. Заменил и эти узлы заработали.

Есть вопрос по драйверу TA7291S управления заслонкой подмешивания. Крутилку температуры загоняеш в крайние положения то заслонка буквально на пару секунд срабатывает и отключается.
Мерял напряжения на драйвере, то всё в норме, но сигнал 5в с контроллера (pic16f819) также на пару секунд появляется и пропадает...

Сам вопрос это драйвер коряво работает или с контроллером что-то?

Существует в природе прошивка для этого контроллера?



[Royal257]

Про прошивки не разу не видел.
Крайнее положение заслонки определяется по току привода. Возможно блок управления считает, что заслонка достигла крайнего положения. Тут варианты:
- тяжело перемещается сама заслонка
- неисправность электродвигателя привода, дает большой ток.
- неисправность цепи контроля тока в блоке управления.
Цепь контроля тока на заслонку очень чувствительная , поэтому ей поднимали ток срабатывания при помощи резисторов, вроде в этой теме было.

Добавлено: 2 Окт 2024

Вот вроде по повышению тока срабатывания https://forum.allgaz.ru/threads/климат-контроль-31105-Крайс.10047/page-10#post-992104



[veter nikopol]

Про прошивки не разу не видел.
Крайнее положение заслонки определяется по току привода. Возможно блок управления считает, что заслонка достигла крайнего положения. Тут варианты:
- тяжело перемещается сама заслонка
- неисправность электродвигателя привода, дает большой ток.
- неисправность цепи контроля тока в блоке управления.
Цепь контроля тока на заслонку очень чувствительная , поэтому ей поднимали ток срабатывания при помощи резисторов, вроде в этой теме было.

Добавлено: 2 Окт 2024

Вот вроде по повышению тока срабатывания https://forum.allgaz.ru/threads/климат-контроль-31105-Крайс.10047/page-10#post-992104

Не то немного, с контроллера pic16f819 подаётся сигнал на входа драйвера TA7291S управления заслонкой подмешивания по времени. Драйвер сам контролирует ток и отключает питание на сервопривод. Драйвер менял, мерял ток, давал другую нагрузку. Вопрос к контроллеру pic16f819, он даёт сигнал буквально на секунду две, а должен на секунд 15 (смотрел по каналу заслонки рециркуляции, контроллер и им управляет). Вопрос или сам контроллер или что-то ему не хватает, но цепи датчика температуры и регулятора температуры проверил в норме

Добавлено: 2 Окт 2024

Один контроллер управляет заслонкой рециркуляции, заслонкой подмешивания, транзистором реле кондея и каналом управления электрокраника. Все каналы работают кроме заслонки подмешивания



[veter nikopol]

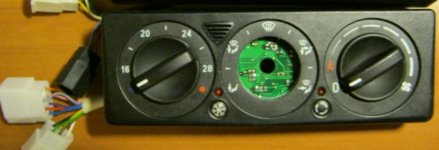

У меня такой блок



[veter nikopol]

Не то немного, с контроллера pic16f819 подаётся сигнал на входа драйвера TA7291S управления заслонкой подмешивания по времени. Драйвер сам контролирует ток и отключает питание на сервопривод. Драйвер менял, мерял ток, давал другую нагрузку. Вопрос к контроллеру pic16f819, он даёт сигнал буквально на секунду две, а должен на секунд 15 (смотрел по каналу заслонки рециркуляции, контроллер и им управляет). Вопрос или сам контроллер или что-то ему не хватает, но цепи датчика температуры и регулятора температуры проверил в норме

Добавлено: 2 Окт 2024

Один контроллер управляет заслонкой рециркуляции, заслонкой подмешивания, транзистором реле кондея и каналом управления электрокраника. Все каналы работают кроме заслонки подмешивания

Народ вопрос решён. На плате в схеме транзистора т4 сопротивление R19 стоял 150 Ом почему-то... Заменил на 6.8 Ом и всё заработало

Добавлено: 2 Окт 2024
