Внимание!!! Для обсуждений подобной модернизации на моторах типа 402-го выделена отдельная тема "Установка теплообменника на охлаждение масла 402-го двигателя".
С уважением Royal257
_____________________________________________________________________
Волговодом я стал недавно, в общем случайно, скорее по нужде. Сразу же понял – прекрасно задуманная машина, но сделана по принципу «отвали от меня». Куда не сунься – все кривое, все на соплях. В полной мере прочувствовал поговорку: «Если за Волгой на дороге не остается масляных пятен, значит, у нее в моторе кончилось масло».
Подвигли меня на реконструкцию масляной системы паутина шлангов в моторном отсеке и не устранимое подтекание масла в соединениях мотора с масляным радиатором. Кроме того, не устраивала необходимость держать в голове заботу о необходимости включать/выключать радиатор. Да и вообще система частичного охлаждения масла, да еще и обедняющая основной поток, меня как-то не устраивала.
На моторах иностранного производства давно уже применяется система водомасляного теплообмена. Полный поток масла, перед поступлением в масляный фильтр, проходит через теплообменник, где-либо подогревается, либо охлаждается охлаждающей жидкостью. Таким образом, масло поступающее в двигатель после холодного запуска, гораздо быстрее прогревается, а в процессе работы двигателя не может перегреться и не теряет своих свойств.
Наиболее подходящим теплообменником для 406 мотора оказался теплообменник от фольксвагеновсих дизелей - позиция 13 на рисунке 1.
«Деталировка расположения теплообменника на фольксвагеновских дизелях» на Яндекс.Фотках
Рис.1
Деталировка системы смазки Фольксваген
Его оригинальный номер 068 117 021 B или 068 117 021 BX. В нтернет-магазине EXZIST он стоит около 2000 руб. Неоригинальные от: Hella (8MO 376 726-221), AVA (VW 3106), Hans Pries (101 448 755), Febi(14550) стоят от 1100 до 1500 рублей.
Сам теплообменник выглядит так:
«Водомасляный теплообменник» на Яндекс.Фотках
«Теплообменник» на Яндекс.Фотках
Рис.2
Водо-масляный теплообменник Фольксваген

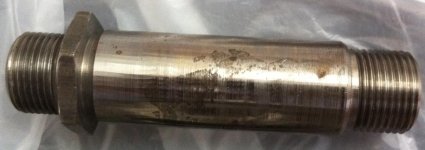

[OFF="Описание установки на двигатель"]Теплообменник устанавливается между блоком и масляным фильтром при помощи крепежной резьбовой муфты (поз. 9 на рис. 1) и уплотняется резиновым кольцом 14.
Оригинальное кольцо имеет номер N 901 814 02 или 038 117 070 A. Неоригинальные: Hans Pries (104 526 015), Goetze (50-324203-00), Jp Group (117068001), SWAG (32 91 8776), Febi (18776). Крепежная резьбовая муфта изготавливается самостоятельно, и устанавливается на вместо удаленной ГАЗовской. Масляный фильтр можно использовать родной от 406 мотора, но он великоват и замена его будет не очень удобной. Поэтому я использовал фильтр меньшего размера. Резьбовую муфту пришлось изготавливать из-за не одинаковой резьбы штатного и нового фильтров.
Подвод и отвод охлаждающей жидкости показан на рисунке 3.
«Монтаж теплообменника на двигателе» на Яндекс.Фотках
Рис.3
Разводка патрубков охлаждающей жидкости
Подача ОЖ в теплообменник осуществляется от патрубка подачи ОЖ к отопителю. Из него вывернут штуцер подачи ОЖ к корпусу дроссельной заслонки и к штуцеру припаян выгнутый отрезок трубки диаметром 18 мм. После этого штуцер установлен обратно в патрубок. Отверстие диаметром 8 мм в этом штуцере является своего рода жиклером, не позволяющим потоку ОЖ циркулировать по контуру теплообменника, обходя радиатор отопителя салона. Отвод ОЖ от теплообменника осуществляется в трубу, отводящую ОЖ из отопителя салона. Для этого в трубе, отводящей ОЖ от отопителя к помпе, удаляется вваренный патрубок 10 мм. для отвода ОЖ от узла дроссельной заслонки, и вместо него припаивается патрубок диаметром 18 мм. Подвод и отвод ОЖ к узлу дроссельной заслонки теперь осуществляется через патрубки диаметром 10 мм, впаянные в колена изогнутых стальных трубок у входа-выхода теплообменника.
«Монтаж теплообменника на двигателе» на Яндекс.Фотках
Рис. 4
Общий вид смонтированного теплообменника на двигателе ЗМЗ 406
Трубка отвода ОЖ к помпе показаны на рисунке 5.
«Расположение отводящей ОЖ трубки на двигателе» на Яндекс.Фотках
Рис. 5
Расположение отводящей магистрали от отопителя салона и теплообменника
Результаты проделанной работы проделанной работы выразились в следующем:
- в моторном отсеке стало сухо, чисто и немного просторнее;
- сейчас зима температуры до -15 градусов. Мотор прогревается на три-четыре минуты медленнее, но при этом температура масла возрастает одновременно с температурой ОЖ и во время движения автомобиля стабилизируется на уровне 70-80 градусов при температуре ОЖ 85-92 градуса.
Логика и практика эксплуатации двигателей иностранного производства подсказывает, что летом температура масла будет равной или немного выше, чем температура ОЖ. Тепловая нагрузка на радиатор системы охлаждения должна несколько возрасти, но если система охлаждения исправна, то дополнительная тепловая нагрузка не должна сильно сказаться на тепловом состоянии двигателя. Я вдоволь «наелся» кипением 406 мотора, пока глобально не привел систему охлаждения в порядок. Этим летом в любую жару (а было за 30), в любых пробках температура мотора всегда была в диапазоне 85-92 градуса. Впрочем, лето покажет. О системе охлаждения напишу отдельно.
Общие затраты на модернизацию составили около 2 тысяч рублей (теплообменник, прокладка, фильтр, отводящая трубка для использования её кусков, водяные шланги, хомуты) и неделя неспешной работы вечерами. Токарные работы, пайку, сварку выполнял сам, поэтому расценить её сложно, но думаю, что все обошлось бы не более тысячи рублей, если просить дядю. Все работы выполнял одновременно с капитальным ремонтом мотора. На снятом двигателе, стоящем на стапеле, все было делать просто и удобно. Однако параллельно, прикидывал - а каково будет это делать человеку непосредственно на машине, в гараже … Пришел к выводу, что абсолютно возможно, только придется снять впускной коллектор и генератор.[/OFF]
