Шкалы приборов!!!

BATok

Завсегдатай
Регистрация
25 Фев 2007
Сообщения
933
Реакции
471
Баллы
225
Походив по сайту не нашел тему про шкалы. У меня есть в компе три вида шкал, но выложить сейчас не могу проблема с нетом, как все наладится сразу выложу. Может у кого есть какие-нибудь наработки или просто скаченные с нета. Давайте соберем всё в одном месте!!!
_________________________________________________________________________

Уважаемые Братья и Сестры Волговоды! Предлагаю выкладывать работы (в Кореле или еще в каком-то другом формате) предлагаю выкладывать вот в этой теме: http://forum.allgaz.ru/showthread.php?p=312389#post312389 , если конечно вам не жалко делиться с другими своими работами. А в этой только обсуждение работ, как мне кажеться это будет удобно для всех. Не надо будет ползать по всему форуму в поискать уже готовых шкал для своей модели машины.

Последнее редактирование модератором:

BATok

Завсегдатай
Регистрация
25 Фев 2007
Сообщения
933
Реакции
471
Баллы
225
Шкалы на 24-ку делал я, но насчет размеров не знаю.Они сделаны в кореле, так что попробуй поиграть с размерами.Распечатывай их в плохом качестве и прикидывай.Как получишь хороший результат, так распечатаешь в хорошем качестве:)


romach081

Завсегдатай
Регистрация
31 Июл 2007
Сообщения
833
Реакции
1,671
Баллы
295
Gaz3110i, Пока не могу, хочу маленькое дельце замутить (хреново без работы, деньги постоянно нужны ;) ) попозже раскажу. Это пока не конечный вариант, надо немного подсветку переделать, а то на место не встаёт!


A.S.

Общительный
Регистрация
4 Ноя 2007
Сообщения
6
Реакции
1
Баллы
94

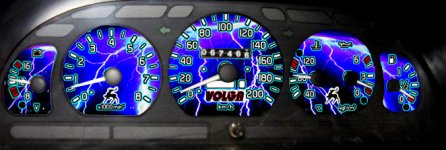

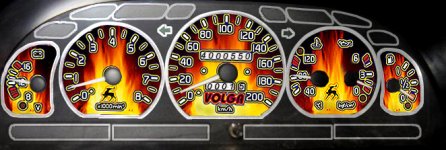

Вот мои, пока правда в проекте. Хочу сделать, чтоб освещались ровным светом изнутри. Может у кого-то есть идеи- поделитесь. Светодиоды ставить не хочу,так как яркость у них не регулируется, а ночью на трассе даже мажок слепит.


Вложения

  • проб.jpg
    118.5 KB · Просмотры: 478
  • проб 2+1.jpg
    проб 2+1.jpg
    137 KB · Просмотры: 416

serega15

Общительный
Регистрация
26 Мар 2008
Сообщения
60
Реакции
26
Баллы
94

serega15

Общительный
Регистрация
26 Мар 2008
Сообщения
60
Реакции
26
Баллы
94

прикольно находить свои фотки в инете:yes4:

Добавлено через 3 минуты 59 секунд
кстати щас покрасил панель металиком стало симпотичнее
и хочу сказать кто будет делать так как я то пеатать я думаю лучше на глянцевой бумаге у меня на матовой краска немного уже выгорела и бумага пожелтела

щас пойду сфотаю и выложу у меня подсветка еще интересная все спрашиваю где взял

Добавлено через 1 час 59 минут 21 секунду
вот панелька как она щас есть
http://photofile.ru/users/serega15/135026408/

Добавлено через 1 час 19 минут 33 секунды
Тема извана знакома...Сделайте как у меня приборку :comando:
Для тех кто делает такое впервые...
Описываю.

Снял родные шкалы

Стрелку спидометра повернул до упора и повернул дальше одновременно стягивая наверх.

Железки отсканировал,

Соединил в одно изображение(в фотошопе, это чисто для удобства, что бы все приборы сразу, а не поотдельности обводить)

Загрузил в программу corel draw (необходимость) обвел все все все черты необходимые по рисунку (каждая линия - порез лезвием станка, плоттера, т.е. рисочки мы делаем четырьмя движениями, как прямоугольничек, цифры просто вписываем по нужным размерам и стилям), отверстия для шурупов и оси стрелок тоже наводим, и контур шкалы тоже. сохраняем файл на комп, кажеться *cdr разрешение.

Пишем на диск,
берем диск, стальные шкалы, подымаем ж (необходимо) и идем в любое Рекламное Агенство (РИА либо РА коротко) средней руки
Спрашиваем есть ли у ни услуга порезка самоклеющейся пленки (Oracal [орАкал]),

Есть? хорошо, даем диск, шкалы, просим сделать такие же размеры как железные шкалы, они пыхтят, подставляют в корел драв размеры (можете сами дома выставить в принципе если с компом на Ты. там линейки в корел драве сверху и слева, только не напортачье с мм)))

Просишь вырезать все это на черном оракале(что бы засветки не было лишней+контрастно), что бы в конце концов можно было засветить изнутри и светились цифры и рисочки, они не тупые, поймут :)

Они режут, дело по свободному 10-15 минут. Стоимость порезки с их пленкой мне обошлась 5 гривен, это где то 1 доллар.Все уместилось на листе где то а4 формата.

Забираем, благодарим, не забываем свой диск, шкалы. идем домой.

Дома берем оргстекло (под которыми шкалы на 24 ках) или берем коробочки для дисков (тоже оргстекло но более тонкое хрупкое) по 10 центов... берем наждачку и матируем с обоих сторон хорошенько, что бы свет рассеивался, для 24 сразу катит родные формы плекса, для остальных 2410 и выше... сначала обрисовываем ручкой-лезвием чем удобно по стальной шкале, потом вырезаем аккуратненько не давя, горячей отверткой к примеру (не дышите дымом и ни в коем случае что бы в глаза не попадал, ужасно не хорошо по ощущениям) отверстия вырезаем, остывает оргстекло, аккуратно сламываем спайки по краям плоскогубцами, и наждачка.. дальше ясно...

Когда мы имеем матированные кусочки оргстекла, с отверстиями и все как полагается, приступаем к не менее ответственному процессу - приклеивание шкалы.

Берем подкладку из оргстекла, ставим как нам удобно, я обычно широкой стороной к себе ложу, берем лезвие, канцелярский нож и.т.п. разделяем
шкалы(те что на наклейке черной oracal), аккуратно, лишнего не рубать! берем шкалу n... какая больше нра... лезвие, разделяем бумажку и наклейку (oracal) отделяем бОльшую часть наклейки, а рисочки цифры и прочее почти все остается на бумажке( если что с бОльшим куском отклеивается - не страшно, позже убирается) отделили, держим в руках липку наклейку,будьте с ней осторожны, как прилипнет сама к себе - не расстянув отклеить практически нельзя, т.е. тапки) ориентируясть по отверстиям на оргстекле и по размерам шкал, клеим, сначала одну точку, от нее обычной лалфточкой гладим в стороны, пленку не тяните. приклеили? радуйтесь. впереди еще приборы. со всем процесс повторяйте.

В итоге получаете прекрасные шкалы, подсветку я сменил бы на светодиодную, много много светодиодов и каждый через сопротивление.
но можно и родную оставить, дело прежде всего вкуса и финансов.
стрелочки... думаю впинду нужно... и так их вижу, кто преться по светящимся - рекомендую люминифор, фосфор, флоуресцентные маркера, зазеркаливание стрелки и направление на нее светодиода точечного.. но все это не в моем вкусе, не говоря о оптоволокне других стрелках (кстати не на всех приборах стрелки съемные) что вполне может потянуть за собой погрешность..
Питание подсветки салона и приборки я перевел на зажигание.
И моя приборка затонирована пленкой, внешнее стекло.

p.s. 24 есть 24, но 24 10... утопил бы приборы поглубже и сделал тахо и спидометр, а остальные приборы снес бы куда то, к примеру вправо в торпедо. и вообще бы задул пеной сделал более обтекаемой, рамку общу приборов "подломал" и обтянул бы кожей (винилом) было бы красиво, стиль честно Мустанга, понравилось.

все вопросы - форум, icq...

Фото конечно немножко. Мои работы. :yes2:

ГАЗ 24

чуть не поинструкции, сначала выковыривал циферки черточки, ступил)) потом понял что нужно наоборот. в принципе работа идет))


матовое оргстекло


прибор с приклееной пленкой


зажигание выключено


зажигание включено (правда светодиодов я пока не купил совсем :mellow:) только один есть


и ваз 2107 для разнообразия (так же моя работа)

проба пера так сказать...




во.. :comando::crazy:
мне немного не понятно если оставить прежнюю подсветку то по краям будет светиться как раньше было или ты заделывал края??? хотя может у тебя и не так но на 29 и старой газели точно по краям светиться будет
и по стрелки так и не понял при тонированом стекле ты ее видиш??? просто на 29 все стрелки кроме спидометра не съемные....

Последнее редактирование:

Makoed

Постоялец
Регистрация
15 Ноя 2007
Сообщения
54
Реакции
18
Баллы
115
Пробуй на свой страх и риск повернуть стрелку до упора, потом медленно проворачивай и тяни на себя.
ПОлучилось снял!!!!!!:dance2:пасиба!!!! а нада расшплинтовать тросик чтоб шкала вышла??? или можно прям там наклеить?


Arkov

Общительный
Регистрация
9 Янв 2008
Сообщения
78
Реакции
31
Баллы
95
нужен совет, где достать светящееся стрелки, или как по уму их сделать?

можно самому.......берешь кусочек оргстекла, берешь наждачку и понеслось. вытачиваешь нужную по форме тебе стрелку........она остается матовой.......дальше внутрь можно вставить светодиод, тогда днем она будет просто беленькой, а ночью светиться цветом твоего светодиода...........

можно пойти дальше......купить на рынке краску для фар......продается такая черная и красная......другой не видел, а поскольку все стрелки у всех машин красные соответственно покупаем красную.....красим......а дальше снова по схеме с диодами......вот так....


pisikamushkin

Постоялец
Регистрация
26 Окт 2007
Сообщения
184
Реакции
124
Баллы
155
можно самому.......берешь кусочек оргстекла, берешь наждачку и понеслось. вытачиваешь нужную по форме тебе стрелку........она остается матовой.......дальше внутрь можно вставить светодиод, тогда днем она будет просто беленькой, а ночью светиться цветом твоего светодиода...........

можно пойти дальше......купить на рынке краску для фар......продается такая черная и красная......другой не видел, а поскольку все стрелки у всех машин красные соответственно покупаем красную.....красим......а дальше снова по схеме с диодами......вот так....

я примерно так и сделал, тока стрелку покрасил фосфорной краской. получилась тяжелая и несбалансированная, и в итоге спидометр и тахометр показывают погоду, а на кочках еще и прыгают!


Gaz3110i

Завсегдатай
Регистрация
30 Авг 2007
Сообщения
1,447
Реакции
728
Баллы
295
я примерно так и сделал, тока стрелку покрасил фосфорной краской. получилась тяжелая и несбалансированная, и в итоге спидометр и тахометр показывают погоду, а на кочках еще и прыгают!
Фото???
