Шкалы приборов!!!

BATok

Завсегдатай
Регистрация
25 Фев 2007
Сообщения
933
Реакции
471
Баллы
225
Походив по сайту не нашел тему про шкалы. У меня есть в компе три вида шкал, но выложить сейчас не могу проблема с нетом, как все наладится сразу выложу. Может у кого есть какие-нибудь наработки или просто скаченные с нета. Давайте соберем всё в одном месте!!!
_________________________________________________________________________

Уважаемые Братья и Сестры Волговоды! Предлагаю выкладывать работы (в Кореле или еще в каком-то другом формате) предлагаю выкладывать вот в этой теме: http://forum.allgaz.ru/showthread.php?p=312389#post312389 , если конечно вам не жалко делиться с другими своими работами. А в этой только обсуждение работ, как мне кажеться это будет удобно для всех. Не надо будет ползать по всему форуму в поискать уже готовых шкал для своей модели машины.

Последнее редактирование модератором:

Dimann2608

Постоялец
Регистрация
3 Янв 2009
Сообщения
306
Реакции
137
Баллы
145
Ответ: Подсветка панели приборов как в Ауди

Вы мои сообщения как игнорируете что ли?
Со светодиодами понятно. Но как их крепить по кругу в приборке. Впаивать или как? Я смотрел страницу которую ты давал. Там много на 2410, 31029. На 3110 очень мало информации. Я сильно не шарю в этом поэтому и читаю все что есть.


HOMEP2212

Бывалый
Регистрация
12 Июн 2008
Сообщения
1,589
Реакции
1,320
Баллы
370
Ответ: Подсветка панели приборов как в Ауди

Вы мои сообщения как игнорируете что ли?

ksn1981, не игнорирую, а просто читаю не совсем внимательно. Только зачем мотировать диоды, если можно купить уже матовые?


HOMEP2212

Бывалый
Регистрация
12 Июн 2008
Сообщения
1,589
Реакции
1,320
Баллы
370
Ответ: Подсветка панели приборов как в Ауди

Но как их крепить по кругу в приборке

Dimann2608, это не сложно, думаю можно воспользоваться таким же способом как и на фотографиях выше. Повторю их еще раз


Вложения

  • foto2.JPG
    3.1 KB · Просмотры: 601
  • foto3.JPG
    3.7 KB · Просмотры: 602
  • foto4.JPG
    3.6 KB · Просмотры: 611

HOMEP2212

Бывалый
Регистрация
12 Июн 2008
Сообщения
1,589
Реакции
1,320
Баллы
370
Ответ: Подсветка панели приборов как в Ауди

Думаю сделать подходящуу плату в 3110 не составит труда. Только диоды надо подключать не последовательно, а паралельно. Если их подключить последовательно, то стоит одному перегореть и не будут светить все


Dimann2608

Постоялец
Регистрация
3 Янв 2009
Сообщения
306
Реакции
137
Баллы
145
Ответ: Подсветка панели приборов как в Ауди

это не сложно, думаю можно воспользоваться таким же способом как и на фотографиях выше. Повторю их еще раз
Я понял. А вот не будет ли такая конструкция мешать установке всех приборов В корпус?

Добавлено через 55 секунд
А чтобы не перегорели еще и сопротивления к ним притулить

Последнее редактирование:

ksn1981

Завсегдатай
Регистрация
2 Апр 2008
Сообщения
717
Реакции
803
Баллы
245
Ответ: Подсветка панели приборов как в Ауди

Только зачем мотировать диоды, если можно купить уже матовые?
Ну если купишь матовые то хорошо, значит не надо. Крепить по кругу можно либо приклеев (самый простой способ) либо сделать круговую платку узенькую под светодиоды и поставить. Вообще щас достану свою резервную приборку и постараюсь сфотать с идеями монтирования.

Сопротивление обязательно если они не на 12 вольт, а использование стабилизатора хотя бы кренки на 12 вольт желательно, светодиоды будут защищены от скачков напруги. Еще светодиоды лучше соединять не паралельно и последовательно а линейками, например если их будет 12 шт. то 3 линейки по 4 светодиода, т.е. линейки соединяются паралельно, а светодиоды в линейке последовательно, так будет меньше потеря мощности а следовательно светят лучше

Последнее редактирование:

HOMEP2212

Бывалый
Регистрация
12 Июн 2008
Сообщения
1,589
Реакции
1,320
Баллы
370
Ответ: Подсветка панели приборов как в Ауди

А чтобы не перегорели еще и сопротивления к ним притулить
Ну тут думаю будет нужна консультация электронщика. У меня такими вщеями занимается троюродный брат. Он вообще с различной электроникой возится, думаю поможет. А разместить их в приборке не сложно, главное голова на плечах

Добавлено через 1 минуту 53 секунды
Осталось дело за малым достать резервнуб приборку, пора ехать на разбор. Правда у нас редко приборку можно найти отдельно от торпеды. На разборах предпочитают продавать их вместе.

Последнее редактирование:

ksn1981

Завсегдатай
Регистрация
2 Апр 2008
Сообщения
717
Реакции
803
Баллы
245
Ответ: Подсветка панели приборов как в Ауди

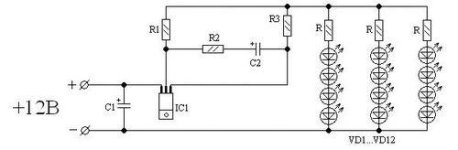

Вот вам один из вариантов схемы включения светодиодов:
Цепочка R2-C2-R3 служит для получения бустерного эффекта (вспыхивание в момент включения), IC1 – стабилизатор тока.
Для светодиодов TLWR9900 падение напряжения U=2,2 В, ток I=70 мА. Сопротивление резистора R1 рассчитывается по формуле: R1=1,2/Iобщ, где Iобщ=I*n – ток потребления трех цепочек, n – число цепочек, I – ток одной цепочки.
В данном случае имеем: R1=1,2/(0,07*3)=5,7 Ом. Номинала 5,7 Ом в природе не бывает, поэтому берем 5,6 Ом. Номиналы остальных элементов: C1 – 0,47мкФ*25В, C2 – 47мкФ*16В, R2 – 2 кОм, R3 – 1 кОм, R – 12 Ом, IC1 – LM317T. Все резисторы – 0,125 Вт. Резистор R рассчитывается по формуле: R=(12-2,5-U)/I, где 12 –напряжение питания, 2,5-падение на стабилизаторе, U-падение на цепочке светодиодов, I-ток через одну цепочку светодиодов.


Вложения

  • светодиоды.jpg
    13.1 KB · Просмотры: 162

ksn1981

Завсегдатай
Регистрация
2 Апр 2008
Сообщения
717
Реакции
803
Баллы
245
Ответ: Подсветка панели приборов как в Ауди

Черными квадратами примерная область размещения светодиодов, направлены они должны быть в центр шкалы, если делать платку с smd светодиодами, то ее можно прикрепить на расстоянии от этого стекла и направлять в центр не обязательно. Думаю идея понятна.
Кстати зеленые квадраты это и есть светофильтр его нужно стереть если не хочешь чтобы цифры были зелеными.


Вложения

  • DSC00072.JPG
    265.4 KB · Просмотры: 206

HOMEP2212

Бывалый
Регистрация
12 Июн 2008
Сообщения
1,589
Реакции
1,320
Баллы
370
Ответ: Подсветка панели приборов как в Ауди

ksn1981, спасибо за схему подключения диодов. Отвезу ее брательнику, пусть голову ломает как это собрать, ему такие задачки нравяться. Вот доделал тахометр, приблизительно так же будут выглядить и остальные приборы. Надо только подобрать подходящий цвет для основного фона. Принимаются любые предложения


Вложения

  • Тахометр 001.jpg
    Тахометр 001.jpg
    71.2 KB · Просмотры: 51

HOMEP2212

Бывалый
Регистрация
12 Июн 2008
Сообщения
1,589
Реакции
1,320
Баллы
370
Ответ: Подсветка панели приборов как в Ауди

а что за дырки в середине значка
Это отверстия под финтики и вал стрелки спидометра, я этот значек взял с изображения шкалы приборов


ksn1981

Завсегдатай
Регистрация
2 Апр 2008
Сообщения
717
Реакции
803
Баллы
245
Ответ: Подсветка панели приборов как в Ауди

HOMEP2212 Специально для тебя, ну и всем кому пригодится!
в архиве твоя эмблема в векторе, (Corel Draw версия 9) без отверстий по середине


Вложения

  • эмблема..jpg
    161.3 KB · Просмотры: 73
  • эмблема.zip
    24.5 KB · Просмотры: 102

ksn1981

Завсегдатай
Регистрация
2 Апр 2008
Сообщения
717
Реакции
803
Баллы
245
Ответ: Подсветка панели приборов как в Ауди

Пользуй на здоровье, ну я себе оставлю на всякий пожарный.
Думаю может мне вот такие шкалы воткнуть (те которые белые):


Вложения

  • DSC00073.JPG
    323.7 KB · Просмотры: 219

HOMEP2212

Бывалый
Регистрация
12 Июн 2008
Сообщения
1,589
Реакции
1,320
Баллы
370
Ответ: Подсветка панели приборов как в Ауди

Кстати наткнулся на интересную инфу в сети, касается светодиодов, может кому пригодится


Вложения

  • Светодиоды - устройства индикации.rar
    305.5 KB · Просмотры: 124

Lexa_4ert

Общительный
Регистрация
8 Окт 2008
Сообщения
81
Реакции
68
Баллы
95
Ответ: Подсветка панели приборов как в Ауди

Кстати еще как вариант стрелки покрасить светящейся краской

стелки красил эффект не обрадовал родная лучше. покрайней мере у меня так получилось

Последнее редактирование:

HOMEP2212

Бывалый
Регистрация
12 Июн 2008
Сообщения
1,589
Реакции
1,320
Баллы
370
Ответ: Подсветка панели приборов как в Ауди

Можешь вот такое перевести в Кореловский формат

Dimann2608, попробуй ее трассировать в корале, как тебе моя жена описывала.
