Диодный тюнинг панелей приборов

ilay

Постоялец
Регистрация
20 Янв 2007
Сообщения
121
Реакции
120
Баллы
155
Объединённая тема. Всё о диодном тюнинге приборок: что, как, зачем и почему.
Т.к. вопрос изменения подсветки приборов уже изучен досконально - большая просьба к посетителям ознакомиться с данной темой перед созданием аналогичного топика
NeoN
___________________________________________________________________________________



Сегодня пришел к тому, чего так долго хотел - изменил цвет приборки!

Для этого мне потребовалось около 15 (точно не вспомню) светодиодов без патронных! В качестве патронов использовались штатные, купленные не подошли по пасадочным местам! К сожалению, изменить цвет ЖК часов и километраж не удалось, так как выглядело это убого, пятном... оставил как есть... Никакой зеленый фильтр не помешал сбыться задуманному, цвет как хотелось - стал синим. Для тех кто хочет сделать цвет шкал одного цвета, а стрелки другого, огорчу, на приборке нового образца это не удастся! Если надо выложу фотки диодов и точный адрес где их можно купить!


Вложения

  • Фото009.jpg
    612.2 KB · Просмотры: 4,644
  • Фото010.jpg
    606.5 KB · Просмотры: 3,248
  • Фото011.jpg
    569 KB · Просмотры: 3,940
  • Фото012.jpg
    523.1 KB · Просмотры: 2,838
Последнее редактирование модератором:

Андреич71

Постоялец
Регистрация
12 Окт 2010
Сообщения
110
Реакции
94
Баллы
110
Сразу говорю, фотки не очень и искажают, т.к. фоткал на телефон(

Собственно на фото все видно как я делал, да и ещё нюанс, снял белую краску с оргстекла)))

Вопрос: а краску зачем снимал белую? я у себя наоборот торцы закрашивал чтоб свет не уходил... и свето фильтр счищял зеленый чтоб беленькие были ..) Собирал на светодиодах 3х млм.


Волгомученик

Заблокирован
Регистрация
10 Июл 2010
Сообщения
1,078
Реакции
600
Баллы
265
Если вы планируете написать этому пользователю, то рекомендуем этого не делать до окончания блокировки.
А зачем туда что то придумывать? Там есть место под светодиоды, вставляй и всё. Я так и делал.


Андреич71

Постоялец
Регистрация
12 Окт 2010
Сообщения
110
Реакции
94
Баллы
110
ну да и я в штатные места пихал, добавил пару синих и пару красных на шкалу с температурой.
Фотка правда хреновая. По факту то там всё яркое и беленькое)
picture.php

Последнее редактирование:

Славентий

Бывалый
Регистрация
11 Янв 2007
Сообщения
1,385
Реакции
1,054
Баллы
320
Славентий, а как же неоновые шнуры? Вспомнилось что ты на них делал.
неоновый шнур толстоват(, и возможно что он будет давить на плату, что не есть хорошо, так что вот решил сделать как описал выше)

Вопрос: а краску зачем снимал белую? я у себя наоборот торцы закрашивал чтоб свет не уходил... и свето фильтр счищял зеленый чтоб беленькие были ..) Собирал на светодиодах 3х млм.

Краску снял, когда хотел неоновый шнур поставить), не стал пока делать белым т.к. подсветочка пока везде зеленая :)

Добавлено через 7 минут 0 секунд
AlekseyM, в инет выйти не мог в эти дни, сейчас только прочитал чтобы добавить резистор. На 1,3 кОм подойдет? у меня получается 7 отрезков по 3 диода (резисторы 151).

На следующей очереди КП)))

Последнее редактирование:

AlekseyM

Ветеран
Регистрация
18 Сен 2009
Сообщения
7,439
Реакции
5,905
Баллы
905
AlekseyM, в инет выйти не мог в эти дни, сейчас только прочитал чтобы добавить резистор. На 1,3 кОм подойдет? у меня получается 7 отрезков по 3 диода (резисторы 151).

На следующей очереди КП)))

что хотите добиться этим сопротивлением?
если сделать по тусклее, то 1,3к перебор.
или хотите ... не понимаю наверно просто пятница...


Славентий

Бывалый
Регистрация
11 Янв 2007
Сообщения
1,385
Реакции
1,054
Баллы
320
славентий, резистор добавить и в разрыв провода можно, не каких проблем, просто за частую рассчитывают токоограничительные сопротивления в них на 12 вольт, а генератор выдаёт 14, поэтому для 15 вольт самое то (поставить и забыть)!
Собственно вот)))


AlekseyM

Ветеран
Регистрация
18 Сен 2009
Сообщения
7,439
Реакции
5,905
Баллы
905
Собственно вот)))

вот напомнил, вот спасибо, я бы ом 150-220 добавил, а оптимально, что б посчитать, тестером померял бы ток на светодиоды и рассчитать ограничительное сопротивление из расчёта процентов 90 от максимума.

Последнее редактирование:

Royal257

Мудрейший
Регистрация
29 Ноя 2006
Сообщения
15,242
Реакции
8,672
Баллы
1,175
я бы ом 150-220 добавил
Это если в каждую сборку из трех диодов, тогда у них будет сумамарное 300-370 Ом, лучше на каждую полоку и ставить свое по 0,25 ВТ, если одно общее, то мощность надо больше, а сопротивление меньше и гораздо.
Для примера у меня в каждой сборке стоит 300 Ом, стабилизатором напряжения выставил 11 В и то светит ярко, возможно придется еще понизить напряжение, поставлю на машину увижу.


AlekseyM

Ветеран
Регистрация
18 Сен 2009
Сообщения
7,439
Реакции
5,905
Баллы
905
Это если в каждую сборку из трех диодов, тогда у них будет сумамарное 300-370 Ом, лучше на каждую полоку и ставить свое по 0,25 ВТ, если одно общее, то мощность надо больше, а сопротивление меньше и гораздо.
Для примера у меня в каждой сборке стоит 300 Ом, стабилизатором напряжения выставил 11 В и то светит ярко, возможно придется еще понизить напряжение, поставлю на машину увижу.


поэтому дальше и написал, что оптимально промерять ток сборки и высчитать добавочное сопротивление :)
а то иногда и светодиоды бывают с неизвестными характеристикам, а прибор не обманеш!

но можно ,если дружите с паяльником, каждый резистор из 151 поменять на 330 например, тогда гарантированно всё будет нормально.

Последнее редактирование:

Royal257

Мудрейший
Регистрация
29 Ноя 2006
Сообщения
15,242
Реакции
8,672
Баллы
1,175

AlekseyM

Ветеран
Регистрация
18 Сен 2009
Сообщения
7,439
Реакции
5,905
Баллы
905
Для SMD-3528 считается ток 20 мА и напряжение 3 В, правда встречал красные с 20 мА и 2 В.

хорошо если так, но как говорится лучше проверить! один раз воткнуть амперметр, много времени не отнимет!


Royal257

Мудрейший
Регистрация
29 Ноя 2006
Сообщения
15,242
Реакции
8,672
Баллы
1,175
хорошо если так, но как говорится лучше проверить! один раз воткнуть амперметр,
При каком напряжении мерять? В зависимсти от напряжения ток будет разным :).


AlekseyM

Ветеран
Регистрация
18 Сен 2009
Сообщения
7,439
Реакции
5,905
Баллы
905

Royal257

Мудрейший
Регистрация
29 Ноя 2006
Сообщения
15,242
Реакции
8,672
Баллы
1,175
Скорее всего AlekseyM, имел ввиду ленту, т.е. борку из 3-х диодов, но по моему эти ленты с добавочным сопротивлением в 150 Ом расчитаны только на 12 В, т.е. как раз и получается 20 мА и 3 В, соответственно напряжением в 14,5 В их можно и сжечь.


AlekseyM

Ветеран
Регистрация
18 Сен 2009
Сообщения
7,439
Реакции
5,905
Баллы
905
Vladimir_69, а не чего, что мы про линейки говорим, те которые уже имеет в своём составе сопротивление 150 ом на 3 светодиода...
всё ж написано раньше было.

Royal257, опередил,
а так лючше один раз спалить маленькую сборку из 3-х светодиодов, чем потом, после сборки и запуска двигателя угробить всю сделанную работу

Последнее редактирование:

Royal257

Мудрейший
Регистрация
29 Ноя 2006
Сообщения
15,242
Реакции
8,672
Баллы
1,175
Продолжаю отчет:

Дисплеи были перепаяны выше, под основания подложены прокладки, рамка обрезана, что бы закрывала только бока от засветки и приклеена к дисплею, в центре световодов вырезаны призмы подсветки стрелок и вклеены втулки изулирующие белый и красный цвета

attachment.php


Поляризованная пленка снята с дисплея и при помощи двухстороннего скотча приклеена к маске со шкалами

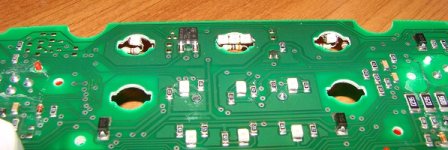

Лампочки индикаторов так же заменены на светодиоды при помощи последовательного резистора 820 Ом и паралельного 1,2 кОм ( по аналогии с имеющимися на плате), для индикатора "STOP" установлена сбора из трех диодов и резистора 300 Ом

attachment.php

attachment.php


После распайки отверстия заполнены термоклеем, оставшиеся от подсветки отверстия так же заполнены термоклеем.

Регулируемый стабилизатор напряжения собран на LM-317T прямо на задней крышке

attachment.php


На микросхему для охлаждения установлен радиатор, попал под руку процессорный

attachment.php


С обратной стороны сделана распайка прямо навесным монтажом (сейчас добавлены еще элементы и будет дальнейшая модернизация по добавлению диодов)

attachment.php


При помощи конденсатора 4700 мФ, подключенному к управляющему входу микросхемы, идет плавное включение подсветки с приличной задержкой.

На этой фотке видно поднятые ЖК-дисплеи, в дальнейшем есть желание поляризованную пленку наклеить сверху на шкалу, поэтому окошек не будет видно, и шкалы будут затемнены в выключенном состоянии (подсветка включается с зажиганием)

attachment.php


Ну и итог с включенной подсветкой

attachment.php


Сегодня поставил на машину и ездил вечером - светит ярко, надо еще понизить напряжение, завтра днем увижу как светит.


Вложения

  • Дисплей поднятый.jpg
    Дисплей поднятый.jpg
    103.1 KB · Просмотры: 2,567
  • Лампочки.jpg
    120.4 KB · Просмотры: 2,877
  • Лампочки 1.jpg
    Лампочки 1.jpg
    76.1 KB · Просмотры: 2,549
  • LM317T.jpg
    71.4 KB · Просмотры: 2,544
  • Радиатор.jpg
    75.6 KB · Просмотры: 2,554
  • Распайка.jpg
    80.4 KB · Просмотры: 2,557
  • Итог.jpg
    56.5 KB · Просмотры: 10,721
  • Вид сбоку.jpg
    Вид сбоку.jpg
    89.4 KB · Просмотры: 2,728

Royal257

Мудрейший
Регистрация
29 Ноя 2006
Сообщения
15,242
Реакции
8,672
Баллы
1,175
Добавлю по подсветке ЖК-дисплеев:

На КП от АвтоПрибора (АП) яркость меняется при включении габаритов, при этом диодная подсветка начинает моргать, да и не к чему эти две яркости, тем более что днем теперь свет включен, поэтому подключил эту подсветку к общей с регулируемым напряжением и плавным розжигом, для этого надо разрезать рядом с отверстиями лампочек по две дорожки и припаять провода к площадкам лампочек подключенные к общей подсветке.


Oleg 31029

Внимание! Возможно мошенничество от этого пользова
Регистрация
19 Дек 2009
Сообщения
368
Реакции
828
Баллы
185
Royal257, Ай молодца !!!!! Работа проделана большая. Я тоже думал себе сделать подсветку на светодиодах. Но почитал внимательно все твои посты по переделке понял что не осилю, т.к. не силен (тупой) в электрике. А жаль. Вообщем РЕСПЕКТ тебе и УВАЖУХА !!!!!! :drinks:
