Помогите с JVC

[КонстантинК]

Досталась мне вместе с машиной магнитола JVC. Типа двд, мп4, флешка и тд. Проблема в том, что потеряна фишка. Пошел в магазин, купил новую, но она не в сборе- фишка и провода отдельно. Фишка на 14 контактов. Может у кого-то похожая магнитола и есть возможность сфотографировать разъем или хоть напосать, как оно подключается?



[INUKAMI!]

КонстантинК, В инструкции должно быть всё написано.
Какая модель магнитолы у тебя?

У меня тоже JVC но не факт что подключение такое же.
такая:



[КонстантинК]

инструкции нет. Наклейки все сорваны. Есть надпись produkt code:hq-1100-new, но она не гуглится. Я думаю, что разъемы у всех jvc одинаковые, лишь бы количество контактов совпадало. У меня их 14. Два ряда по 7



[yurcik]

Евро разъём, две фишки, одна корчневая, другая чёрная?
Если да, то там всё стандартно для всех мафонов, посмотреть могу ток завтра, кста тоже JVC. Думаю распиновка евро разъёма под мафон гуглится легко.



[КонстантинК]

фишка одна, двухрядная



[yurcik]

Такой?



[КонстантинК]

нет. у тебя на 16 контактов



[yurcik]

Да это первый попавшийся навскидку. Вот тут их полно:
_http://www.comrad.spb.ru/pr.php?DSubType=38



[КонстантинК]

а моего нет



[палыч]

_http://autoaudiorepair.by.ru/pins/pins.htm выбери похожий от JVC , распиновка у всех одинаковая .



[ug51]

Не хочу расстраивать, но стандартный разъём JVC 16 пин. Если у Вас 14 пин., то это вероятно подделка под JVC.
Может лучше сфотографировать, переднюю и заднюю часть Гу и выложить. Будем хоть знать, откуда ноги растут.



[КонстантинК]

Видимо действительно подделка. Вечером фото выложу



[КонстантинК]

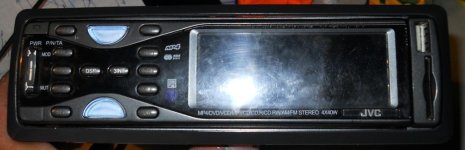

Вот она



[Аэрус]

ахах)это 100% подделка..у меня от старого хозяина осталось такое же..только вместо JVC написано пионер..



[Аэрус]

где-то у меня в машине книжка валялась про это чудо техники,завтра посмотрю



[INUKAMI!]

КонстантинК, У меня другой разъем.



[NeonMEGA]

Разъём очень похож на те, что используются в компьютерах. Гуглим:
Разъем автомагнитолы Mystery 14 pin

Оно?

А вообще вот тут покопайте. Там море информации по распиновке.



[ug51]

Разъём очень похож на те, что используются в компьютерах. Гуглим:
Разъем автомагнитолы Mystery 14 pin

Оно?

На таких Гу используют с виду одинаковые разъёмы , но нахождение проводов в разъёме разное. Искать по картинке черевато последствиями.
Лучший вариант отдать спецу , при вскрытие Гу , всё находится элементарно.

Добавлено через 2 минуты 32 секунды

Как подключить то?

Может не стоит заморачиватся?



[Аэрус]

Может не стоит заморачиватся?

во-во..я думаю как бы побыстрее насобирать на новую магнитолу,а э=ту закинуть в самый дальный угол гаража,но раз хочет,то поможем)



[КонстантинК]

А вообще вот тут покопайте. Там море информации по распиновке.[/QUOTE]
Спасибо, вот оно
