Объединённая тема. Всё о диодном тюнинге приборок: что, как, зачем и почему.
Т.к. вопрос изменения подсветки приборов уже изучен досконально - большая просьба к посетителям ознакомиться с данной темой перед созданием аналогичного топика​

NeoN
___________________________________________________________________________________



Сегодня пришел к тому, чего так долго хотел - изменил цвет приборки!

Для этого мне потребовалось около 15 (точно не вспомню) светодиодов без патронных! В качестве патронов использовались штатные, купленные не подошли по пасадочным местам! К сожалению, изменить цвет ЖК часов и километраж не удалось, так как выглядело это убого, пятном... оставил как есть... Никакой зеленый фильтр не помешал сбыться задуманному, цвет как хотелось - стал синим. Для тех кто хочет сделать цвет шкал одного цвета, а стрелки другого, огорчу, на приборке нового образца это не удастся! Если надо выложу фотки диодов и точный адрес где их можно купить!



[AlekseyM]

Beshenij, и так имеем штатную регулировку яркости - какой номинал сопротивления там установлен? и каким сопротивлением ограничен ток на светодиодах?

Добавлено через 7 минут 26 секунд

хочу попробовать бензином "калоша", но его надо сначала купить.

в магазин электроники -продаётся он там обычно.



[Beshenij]

AlekseyM, какой номинал сопротивления я не могу сказать, это обычный ЦП света для 02 Волг. Про светодиоды тоже ответ дать не могу, могу фото выложить.



[HOMEP2212]

Про светодиоды тоже ответ дать не могу, могу фото выложить.

Обычная светодиодная лента на 12В. Такая часто используется в рекламных фирмах, а так же моддерами при моддинге компьютеров.



[AlekseyM]

Beshenij, номинал резисторов на схеме 150 Ом, я проверил бы возможность регулировки яркости подключив последовательно данной цепочке сопротивление 50 или 100 Ом , посмотрел бы что получится, потом тем сопротивление, что больше понравится по минимальной яркости зашунтировал регулятор яркости в панели и посмотрел бы на результат.



[Royal257]

Чем больше используется паралельных сборок по 3 шт. из этих диодов, тем ощутимей будет регулировка родного регулятора, т.к. падение напряжения на нем зависит от тока.



[AlekseyM]

Royal257, родной регулятор - это обычное переменное сопротивление, не помните ли на сколько?если меньше 100 Ом то указанные мной параметры сопротивлений в придидущем посте не правильны.



[Royal257]

Кстати по фотке действительно стоят резисторы 150 Ом, но это получается что при напряжении в 12 В на диоде будет 3 В и 20 мА, а на машине поболее напряжение будет, у меня из расчета на 14 В получается 270 Ом, с запасом ставил у себя 300 Ом.
Боюсь что эти ленты на машине долго не проживут (для SMD-3528 номиналы 3 В и 20 мА), кстати у меня на ленте резистор 330 Ом



[AlekseyM]

Royal257, всё правильно, мне то же кажется, что по 150 маловато,
да и расчёт не немножко не правильный, я бы всё же для 14 вольт расчёты производил (для питания от генератора).
а какие тут светодиоды в этих линейках я не знаю,

Beshenij, а можете ток померять потребляемый линейкой.



[ctek08]

Royal257,

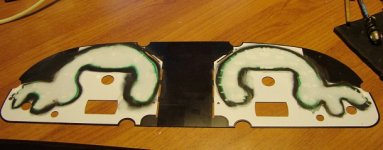

как вы добились того чтоб синие поле не просвечивалось?
когда я снял зеленое напыление у меня стал просвечиваться синие кругляшки

из за этого эффект будто светит снаружи



[Royal257]

Упс, другой производитель похоже, моя с маркировкой АП, сейчас специально на просвет посмотрел - не просвечивает



[Beshenij]

AlekseyM, пока не смогу нет мультиметра



[Славентий]

Народ подскажите есть 2 варианта диодов (слева и справа)
Те что слева идут подороже, под силиконом, размерами побольше и резисторов вроде больше, почему так? но как подключить их не знаю, кто подскажет?
Те что справа стоят в 2 раза дешевле, подключаются просто.
Вот думаю какие купить



[Gaz3110i]

Славентий, те что слева - трёхцветные



[AlekseyM]

Gaz3110i, не согласен, они вроде как трёх кристальные, но одноцветные, поэтому и цена дороже.
это разметка линейки под 3-х цветные, но могу ошибаться, но реально не вижу 3-х цветного кристалла.



[Славентий]

Gaz3110i, возможно
А вот слева рисунок, там 3 ленты, 2 и 3 вроде как одноцветные.
Вообще тетя в магазине ничего не сказала что они 3 цветные, но судя по логике правы RGB



[Royal257]

Слева на диодах SMD-5050, т.е. трехкристальные с сумарным током 60 мА, справа вроде однокристальные типа SMD-3528 с током 20 мА (лево иправо касается вложений), на первой фотке первая лента RGB, т.е трехцветная, почему один резистор не пойму, из трех на первой фотке последняя больше всего подходит под напряжения авто - резисторы 330 Ом

Добавлено через 1 минуту 59 секунд
У меня применены диоды SMD-3528 - яркости хватает, 5050 будут в три раза ярче.



[AlekseyM]

не знаю, я где вы там честное слово увидели трёхцветный кристалл,
а так
Royal257, 5050 во влагозащищённом исполнении - это на подсветку днища и прочее, они реально очень ярко светят!



[Royal257]

не знаю, я где вы там честное слово увидели трёхцветный кристалл,

Мы на ленте прочитали точки подключения: R, G и B , но вот один резюк смущает.



[Славентий]

Дак чего посоветуете? Что на левой или на правой картинке?
p.s. если на левой картинке то 3 лента (крайняя правая).
Хочу для начала попробовать поставить их в блок управления отопителем



[Royal257]

По идее вторая лента расчитана на 12 В, не более, третья до 15 В.
